下麵由小編來告訴大家關於在四川保溫砂漿外牆保溫應用中存在的問題及對策

一、保溫砂漿外牆保溫應用中存在的問題

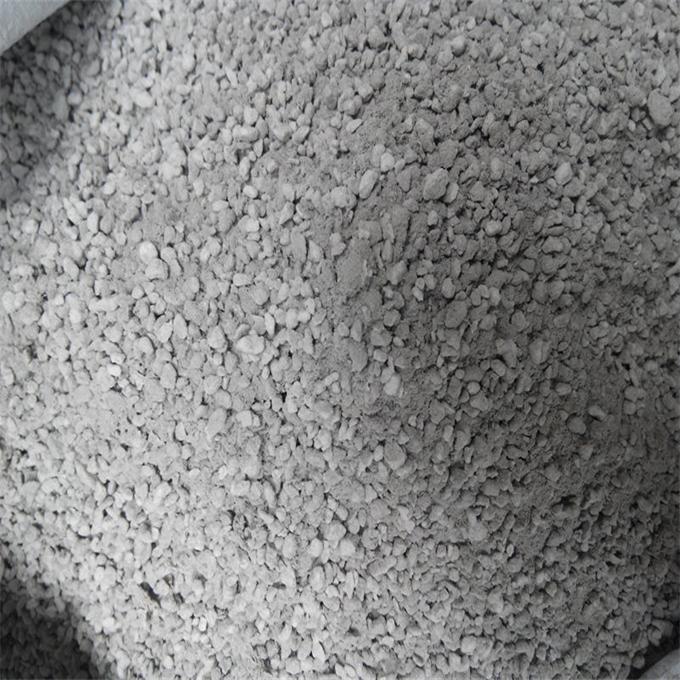

1 保溫骨料“魚目混珠”

當前市場上的保溫骨料存在大量“魚目混珠”的現象，主要是以膨脹珍珠岩代替膨脹玻化微珠，這是因為膨脹玻化微珠的生產成本是比較高的，出於降低成本的考慮，不少企業大量生產成本較低的膨脹珍珠岩和閉孔珍珠岩，以次充好，來代替價格昂貴的膨脹玻化微珠。這樣一來，保溫砂漿的保溫性能就被大大降低了，並且造成了施工中嚴重的質量通病的產生。這是由於膨脹珍珠岩在生產時並未經過高溫玻化封閉的處理工藝，這樣一來，這種材料的強度和吸水率都會大打折扣，容易導致保溫層出現裂縫和空鼓的質量問題。

2 保溫砂漿攪拌工藝不當

膨脹玻化微珠這種材料是存在一定的脆性的，如果不經過專業生產線生產和專業的攪拌工藝，那麼膨脹玻化微珠是很容易發生破裂的。但是在實際生產中，有些生產企業卻是缺乏專業生產線的，攪拌的工藝也很落後，使得生產出來的膨脹玻化微珠出現了嚴重的破損情況，一旦這些質量不合格的膨脹玻化微珠應用於建築外牆的保溫施工中，便極有可能會造成嚴重的外牆質量問題。保溫砂漿的攪拌工藝一定要保證合理，拌合料的濕容重在550 ~ 600kg /m3 之間，才能有效保證保溫砂漿的質量。

3 保溫砂漿設計厚度不合理

部分建築節能工程項目為通過建築節能初步設計審查以及施工圖審查，建築節能設計死搬標準，無機保溫砂漿外牆保溫設計厚度大於30mm 同時未采取加強措施，未考慮設計的可操作性與經濟性，部分項目按照設計施工，保溫砂漿厚度過大存在脫落等安全隱患，部分項目為確保安全，未按設計施工，隨意降低保溫砂漿的實施厚度，施工階段建築節能實施質量無法得到保證。

二、保溫砂漿外牆保溫應用的對策

1 做好外牆保溫係統施工的前提準備，保證後期施工質量建築工程的施工效率以及施工質量管理等方麵的提升需要憑借諸多現代化技術的革新，但同時，也要做好施工工藝技術的施工前準備工作，對於外牆保溫係統施工也是如此。當基層牆麵驗收合格以後，且建築門窗結構也處理完畢，再等外牆上的各類型管線係統布設之後，才能進行外牆保溫係統的施工工作。此外，還需要注意施工現場環境的濕度以及風力的測定指標，如若施工條件不達標，則可以采用“網布”來進行施工現場維護，其效果更佳。

2 做好外牆無機保溫砂漿施工質量控製鑒於無機保溫砂漿具備一定的節能環保特性，其物理性能較為穩定，且無毒無害，如若在施工的過程中的操作技術處理完善，則可以在一定程度上保證建築外牆的質量優良，進而延長建築實體的使用壽命。在實際進行外牆施工過程中，主要的耗材為抹麵砂漿、抗裂砂漿以及網格布等，而這些物料的選用標準以及技術操作標準需要嚴格把控，尤其要根據進料台賬與施工記錄賬目上所記載的物料生產廠家、進料數量等數據來執行，並做好每一批施工物料的檢驗，隻有在抽樣檢驗合格以後，才能將物料投入到實際施工環節之中。除此以外，更要注意的施工環節便是無機膨脹玻化微珠保溫砂漿物料的施工處理環節，需要將保溫層與基層之間粘結牢固，避免脫層等不良現象發生，而且，在塗抹無機膨脹玻化微珠保溫砂漿物料的過程中，盡可能塗抹兩遍以上，每遍間隔24h 左右，並在塗抹以後做好養護處理，避免受到其它物質的撞擊等。

3 裂縫控製措施

3. 1 基層( 砌體)

建築主體結構後期有可能會產生不均勻沉降和變形，有可能會導致牆體的變形繼而傳導至保溫層上，此外、基層表麵幹燥、濕潤狀態及異物、汙染等都可能導致玻化微珠保溫係統的破壞。此外混凝土結構和砌體兩種介質之間的彈性模量不相同，發生變形時容易造成保溫層的開裂和空鼓，應使用耐堿玻纖網格布對不同介質轉換處表麵進行鋪貼，提高保溫層抵抗應力變形的能力。

(1) 牆體表麵的清理牆體表麵應去除汙染物、異物附著和鬆散部分。( 2) 牆體表麵的界麵隔離清理結束後應采用界麵劑處理牆體基層，可將界麵劑和砂、水泥配成砂漿用

滾刷塗抹或噴塗。

3. 2 保溫層

保溫砂漿單次抹灰過厚很容易產生空鼓開裂; 現場配置過程中如摻水量控製不好、攪拌方式、時間不科學，會使得保溫砂漿和易性變差，出現幹縮或滑墜。為此，在施工中采用下列措施減少保溫層的開裂:

(1) 采用強製攪拌機攪拌，攪拌時間宜控製在3 ~ 5min 內，按設計配合比拌製好的漿料在1h 內用完，不得中途加水。

(2) 控製單次抹灰厚度，抹灰過厚會加大自身收縮的應力，而且容易在初凝前因自重導致砂漿下墜，造成上下密度不一致進而引起空鼓開裂。應在牆體基層上分段製作衝筋，單次抹灰厚度控製在20mm 以內，有分層抹灰時應待上一道抹灰層硬化固結後再進行，.後一道抹灰厚度控製在5 ~ 10mm。麵層用大杠搓平，砂漿表麵收水，鐵板抹麵沒有抹印時用鐵板壓1 ~ 2 遍，將表麵顆粒壓入砂漿中。

(3) 保溫層施工結束後24h 內做好灑水養護，養護時間≥3d。保溫層滿足養護條件後才可以進行抗裂砂漿保護層的施工。

(4) 必要時設置分格縫，水平分格縫按樓層設置; 垂直分格縫按牆麵麵積設置，分格縫麵積宜控製在36m2 內。做法是在施工完畢的保溫層上切槽分塊，待抗裂層施工時應在槽內嵌滿抗裂砂漿，耐堿網格布在分格縫處不斷開。

3. 3 抗裂砂漿保護層

抗裂砂漿保護層由抗裂砂漿和增強網構成，抗裂砂漿由砂漿摻入聚合物抗裂纖維和外加劑、膠組成，增強網一般采用耐堿玻纖網格布，在二者共同作用下，可以加強抗裂效果，抵禦幹縮應力和溫差應力，也能約束保溫層的變形。施工時應避免雨天施工及5 級以上大風施工，增強網要平整、繃緊，緊靠飾麵層一側的砂漿中; 門窗洞口角部應力集中容易開裂，故周邊應設置增強網，洞口陽角處增強網應外翻100mm，並在四角加設300mm × 300mm 的網格布。耐堿玻纖網格布搭接長度應保證不小於100mm，搭接處應充滿砂漿。

3. 4 飾麵層的裂縫控製

(1) 塗料飾麵層應選用柔性塗料、柔性膩子，施工質量驗收應符合《建築裝飾裝修工程質量驗收規範》( GB50210) 的相關要求。

(2) 麵磚飾麵層嚴禁選用吸水率大的麵磚，施工質量驗收應符合《建築裝飾裝

修工程質量驗收規範》( GB50210) 的相關要求。

綜上，做好外牆保溫係統施工的前提準備極為必要，因其能夠保證後期施工質量良好，而且，更要做好外牆無機保溫砂漿施工質量控製工作，把握好施工過程中的各項技術操作要點。

以上四川保溫砂漿分享就到這裏，不知道各位對小編的解答滿不滿意呢？如果有需要補充或者想了解的地方，歡迎給小編留言哦。
